中心传动棒磨机简介 中心排矿棒磨机结构图

来源网站:河南省荥阳矿机制造厂 发布时间:2015.04.09点击次数:

中心传动棒磨机简介
    中心传动的棒磨机,出料端盖与带有出料孔的传动接管相联接。出料端部设有格子板、扬料板和出料螺旋。螺旋线的方向与磨机的转向相同,在传动接管上装有一个圆筒筛。筛内装有振打装置,防止筛孔堵塞。这些装置都被密封在出料罩内。出料罩上部用管路通向收尘器,下部通过成品输送设备将物料运走。

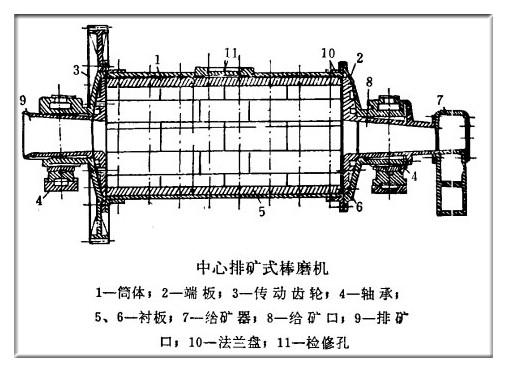

中心排矿棒磨机结构图
    中心传动棒磨机是取消了大小齿轮,由轴瓦磨擦改为滚动轴承接触,起动阻力减小65-75%,采用液力偶合器行星减速机起动更容易,强力排矿、能力提高40%。节电30%,年节约维修工时、配件数万元,该机结构合理 可一次性安装在平台上,广泛用于水泥、耐材、矿山、制沙、冶金等行业,是今后棒磨机更新换代理想设备。
中心传动棒磨机技术性能

中心传动棒磨机主要技术参数

型号

筒体转速 (每分)

电机功率 (KW)

装球量 (KG)

进料粒度 (mm)

产 量 (t/h)

750×1060

49.6

4

600

0-12

0.14~0.34

750×1800

49.6

7.5

1000

0-12

0.55~1.11

900×1800

41

13

1500

0-15

0.66~1.26

900×2100

41

15

1700

0-15

0.69~1.30

1200×1600

35

18.5

2500

0-20

0.80~2.0

1200×2000

35

22

3000

0-20

1.1~2.6

1200×2400

35

30

3500

0-20

1.3~3.2

1200×2800

35

30

4000

0-20

1.42~3.8

1500×2000

31

37

4400

0-25

1.8~4.5

1500×3500

31

75

8200

0-25

3.3~8.2

1830×3600

24.23

135

11000

0-25

6.6~18.5

2100×3600

23.8

180

15000

0-30

12~30

2400×4500

21.3

380

38000

0-35

29~62

2700×3600

20.6

400

39000

0-35

31~65
