鄂式破碎机是将开采所得的天然的石料按一定尺寸进行破碎加工的机械。鄂式破碎机有结构简单、制造容易、工作可靠、使用维修方便等优点,所以在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。
该设备适用于以下生产线:
蓝晶石选矿生产线 红柱石选矿生产线

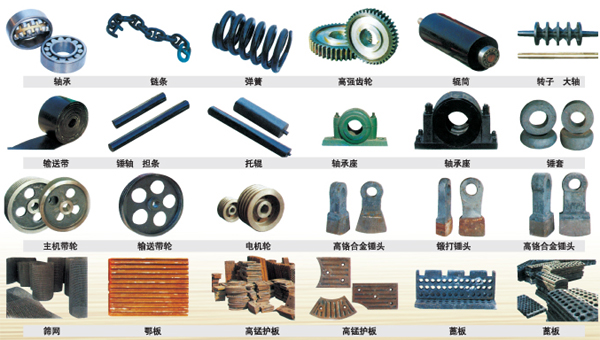

河南省荥阳市矿山机械厂提供鄂式破碎机主要配件:如机架、动鄂、偏心轴、轴承、皮带轮、鄂板、长楔块、垫片等。其它配件见下图,荥阳矿机提醒用户:在采购鄂式破碎机时,配件可以多配置几部,以免由于配件损坏,没有及时更换而影响正常生产。配件订购电话:
0371-69562333
颚式破碎机主要是由两块颚板(活动颚板和固定颚板)组成。活动颚板对固定颚板周期性的往复运动,时而靠近,时而分开,由此使装在二颚板间的石块受到挤压、劈裂和弯曲作用而破碎。复摆颚式破碎机的机器重量较轻,结构简单(少了一件连杆、一块肘板、一根心轴和一对轴承),生产效率较高(比同规格的简摆颚式破碎机生产效率高20%—30%)。复摆颚式破碎机适合破碎中硬度石料。在工程中,多用它做中、细碎设备,起破碎比较大,可达i=10。

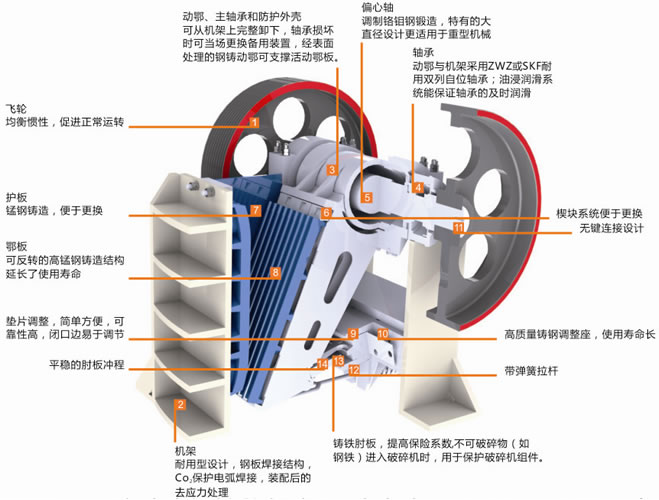

颚式破碎机由电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚下行时,定颚与动颚间夹角变小,物料被压碎达到破碎目的;当动颚上升时,定颚和动颚间夹角变大,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出。图1为鄂式破碎机工作原理图
型 号 Model |
进料口尺寸 Feed opening size (mm) |
最大进料粒度 Max feed size (mm) |
排料口调整范围 Adjustment range of outlet (mm) |
处理能力 Capacity (t/h) |
配用电机功率 Motor power(kw) |
重量 Weight (t) |
外形尺寸 Overall dimension (L×W×H) (mm) |
PE-150×250 |
150×250 |
125 |
10-40 |
1-3 |
5.5 |
0.8 |
720×660×850 |
PE-250×400 |
400×250 |
210 |
20-60 |
5-20 |
15 |
2.8 |
1300×1090×1270 |
PE-400×600 |
400×600 |
340 |
40-100 |
16-60 |
30 |
7 |
1730× 1730×1630 |
PE-500×750 |
500×750 |
425 |
50-100 |
40-80 |
55 |
12.5 |
1980×2080×1870 |
PE-600×900 |
600×900 |
500 |
65-140 |
50-150 |
75 |
17 |
2190×2206×2300 |
PE-750×1060 |
750×1060 |
630 |
80-160 |
110-260 |
90 |
30 |
2660×2430×2800 |
PE-900×1200 |
900×1200 |
750 |
95-165 |
220-450 |
110 |
52 |
3380×2870×3330 |
PE-1000×1200 |
1000×1200 |
850 |
150-265 |
220-550 |
110 |
54 |
3480×2876×3330 |
PE-1200×1500 |
1200×1500 |
1020 |
190-300 |
400-800 |
160 |
100.9 |
4200×3300×3500 |
PE-1500×1800 |
1500×1800 |
1100 |
220-350 |
450-900 |
355 |
123 |
5300×4700×4300 |
PEX-150×750 |
150×750 |
120 |
18-48 |
5-20 |
15 |
3.8 |
1200×1530×1060 |
PEX-250×750 |
250×750 |
210 |
25-60 |
13-35 |
30 |
5 |
1380×1750×1540 |
PEX-250×1000 |
250×1000 |
210 |
25-60 |
16-50 |
37 |
7 |
1560×1950×1390 |
PEX-250×1200 |
250×1200 |
210 |
25-60 |
20-65 |
37 |
8 |
2140×1660×1500 |
PEX-300×1300 |
300×1300 |
250 |
20-90 |
20-90 |
55 |
12 |
2720×1950×1600 |
