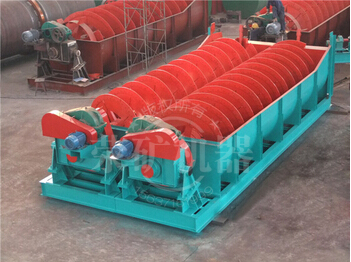

螺旋分级机是湿法球磨机配套的设备与球磨机共同完成磨碎与分级。它是有传动装置带动双叶螺旋在槽内回转。经磨细的矿浆从侧面进料口进入槽内，在槽内下端形成一个沉淀区，低速回转的螺旋叶片能起到一定的搅拌作用，浆液经搅拌后，细颗粒浮于上面成为溢流，由溢流堰溢出进入下道工序，粗重颗粒沉于槽底，称为返沙由螺旋叶片输送到返沙流槽，再进入磨机，重新磨碎。

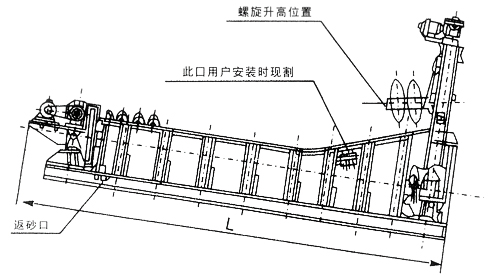

螺旋分级机主要由分级槽、螺旋、伟动装置、升降置及上下支座等到组成。
分级槽：为钢板型钢焊接结构，底部呈半圆形，上端开返砂口，下端封闭，形成矿浆池。
螺 旋：由空心轴、支架、叶片、衬铁等到组成。用心搅拌矿浆及输送沉砂，螺旋叶片由耐磨铸铁制成，磨损后易更换。
传动装置：由电动机、皮带传动付、减速器等组成，用以驱动螺旋转，为适应不同工作条件，螺旋转速应可调。
升降装置：小型螺旋分级机采用螺旋付手动提升，大型的采用电动提升，当启动、突然停车或检修时，驱动升降装置即可将螺旋下端提起，为确保升降安全，没有自动限位机构。
下部支座：通过法兰盘与空心轴连接，下部支座长期浸在矿浆内运转，故轴承应有良好的密封。
分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种.
|
类型
|
型号
|
螺旋直径
mm
|
螺旋
转数
r/m
|
水槽
|
生产能力
|
传动电动机
|
提升电动机
|
重量
t
|
|
长mm
|
宽mm
|
倾角°
|
溢流量
t/24h
|
返砂量
t/24h
|
功率
kw
|
功率
kw
|
|
高
堰
式
单
螺
旋
|
FLG-5
|
500
|
8.5-15.5
|
4500
|
555
|
14
|
18
|
32
|
143-261
|
1.1
|
-
|
1.6
|
|
FLG-7
|
750
|
4.5-9.9
|
5500
|
830
|
65
|
256-564
|
3
|
-
|
2.9
|
|
FLG-10
|
1000
|
3.5-7.6
|
6500
|
1112
|
85
|
173-1026
|
5.5
|
-
|
4.4
|
|
FLG-15
|
1500
|
2.5-6
|
8400
|
1664
|
235
|
1140-2740
|
7.5
|
2.2
|
11.7
|
|
FLG-24
|
2400
|
3-5
|
10500
|
2600
|
580
|
6800
|
22
|
4
|
33.5
|
|
FLG-30
|
3000
|
2-4
|
12500
|
3200
|
890
|
11650
|
30
|
4
|
37
|
|
高
堰
式
双
螺
旋
|
2FLG-12
|
1200
|
6
|
6500
|
2600
|
310
|
2340-3200
|
5.5×2
|
1.5×2
|
15.8
|
|
2FLG-15
|
1500
|
2.5-6
|
8400
|
3200
|
470
|
280-5480
|
7.5×2
|
2.2×2
|
22.1
|
|
2FLG-20
|
2000
|
3.6-5.5
|
8400
|
4280
|
800
|
7780-11880
|
15×2
|
3×2
|
36.4
|
|
2FLG-24
|
2400
|
3.67
|
9500
|
5100
|
1160
|
13600
|
18.5×2
|
3×2
|
48.9
|
|
2FLG-30
|
3000
|
3.2
|
12500
|
6300
|
1785
|
23300
|
30×2
|
4×2
|
73
|
