棒磨机的磨棒原理滚筒式棒磨机结构形式

来源网站：河南省荥阳市矿山机械制造厂　发布时间：2017.05.03点击次数：次

棒磨机主要是利用研磨机（阳极棒）的相互碰击与研磨而达到彼此磨光的目的。

当棒磨机以一定转速转动时，阳极棒随滚筒体旋转上升至一定高度后，像抛射体一样抛落下来，如图1所示为棒磨机内阳极棒的运动状态图。但实际上，具有运动状态是十分复杂的。在此运动状态中，每层阳极棒的运动轨迹可近似地认为分为两部分，一部分为圆弧，一部分为抛物线，即沿着滚筒体内壁以圆弧轨迹向上运动，达到某一高度时，即离开圆弧轨迹沿抛物线轨迹落下，从而达到相互撞击和研磨的目的。
滚筒式棒磨机的结构形式

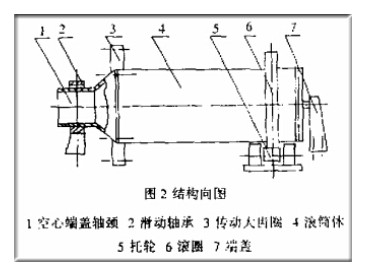

如图2所示为滚筒式棒磨机的结构简图，棒磨机主要由空心圆柱形滚筒体、空心端盖轴颈、滑动轴承、大齿圈、内衬板、托轮、电动机、减速器等主要部件组成。

筒体依靠中空轴颈支承于对开的滑动轴承座上，另一端支承于拖轮上，筒体上固定有大齿圈，电动机通过联轴器、减速器和小齿轮带动大齿圈和筒体转动，阳极棒从左侧中空轴颈中加入，棒磨机易一定斜度安装，阳极棒在滚筒体中转动并抛落，不断相互撞击磨光，沿筒体缓慢移动至棒磨机右端开口处，开口端无中空轴颈，用已对托轮支撑，开口端设有一独立支承的端盖顶住出口，打开端盖，阳极棒便可排出。为防止筒体的磨损和减少噪声，在筒体上内衬衬板。由于阳极棒之间的不断摩擦和撞击，产生很大的冲击及噪声，为了减少振动和噪声，设计中采用橡胶衬板替代金属衬板，可有效地减少噪声，而且使用寿命长，重量轻，更换方便。
