年处理30万吨磷矿选矿设备配置清单

来源网站:河南省荥阳矿机制造厂 发布时间:2014.08.11点击次数:

一、矿石性质:
    该磷矿属基性-超基性岩型磷灰石矿床,主要岩系为斜长岩、辉长岩等组成的基性杂岩体,呈磷灰石及钒钛磁铁矿化。矿体形态较为复杂。
二、生产过程:
    开采的矿石,先经两段一闭路的破碎流程,将矿石破碎到小于15毫米,然后送往与双螺旋分级机组组成闭路的球磨机进行磨矿,得粒度为-0.2毫米的分级溢流,分送给两个系统浮选。浮选流程为一次粗选、一次扫选和两次精选。浮选尾矿脱泥后磁选,得钒铁精矿,仅经浓缩、过滤后出厂。磁选尾矿送尾矿坝,澄清水直接排放。

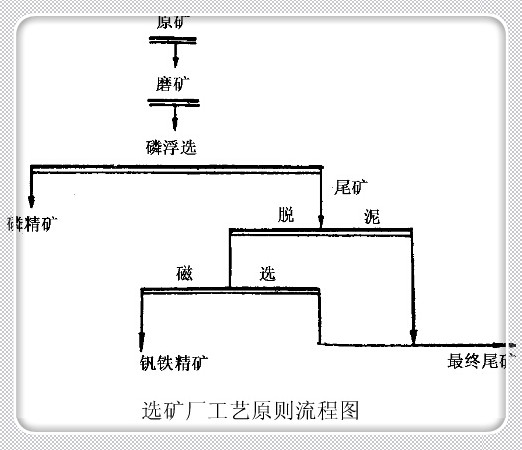

三、工艺流程图:
磷矿选矿厂工艺流程图
四、选矿厂所用主要工艺设备:(以下表格内设备配置方案仅供参考,详细磷矿配置清单/报价请致电:0371-69562333 司工
序号 设备名称 规格 台数
1 板式给矿机 1200*6000 /
2 鄂式破碎机 600*900 1
3 圆锥破碎机 Ф1750 1
4 振动筛 1260*4000 1
5 摆式给料机 600*600 4
6 格子型球磨机 Ф2700*3600 2
7 双螺旋分级机 Ф1500 2
8 搅拌槽 Ф2000 4
9 XJ型浮选机 1.1 /
10 筒式磁选机 Ф7500*1800 2
11 浓缩机 Ф15m 1
12 圆筒干燥机 Ф1500*1200 1
 五、部分磷矿所使用选矿设备展示图

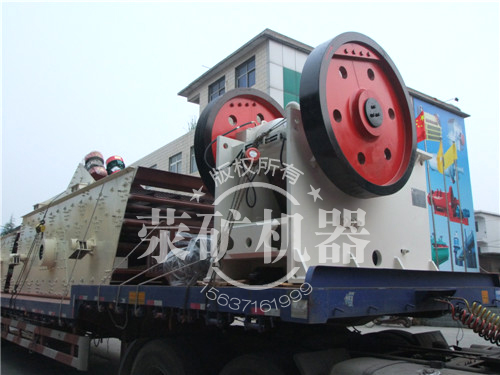

鄂式破碎机
图1:鄂式破碎机出货展示图

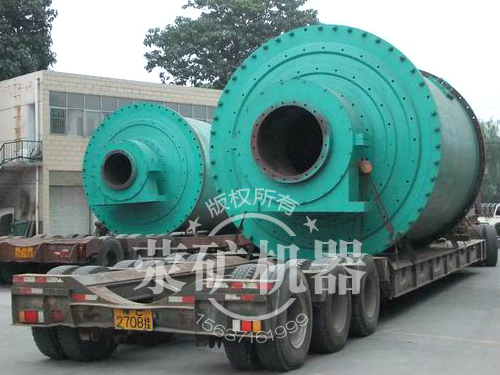

格子型球磨机
图2:格子型球磨机发货展示图

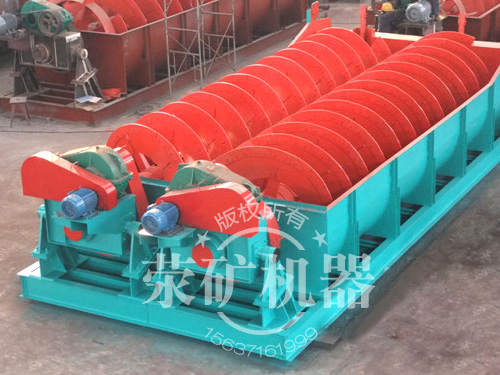

双螺旋分级机
图3:双螺旋分级机车间展示图
